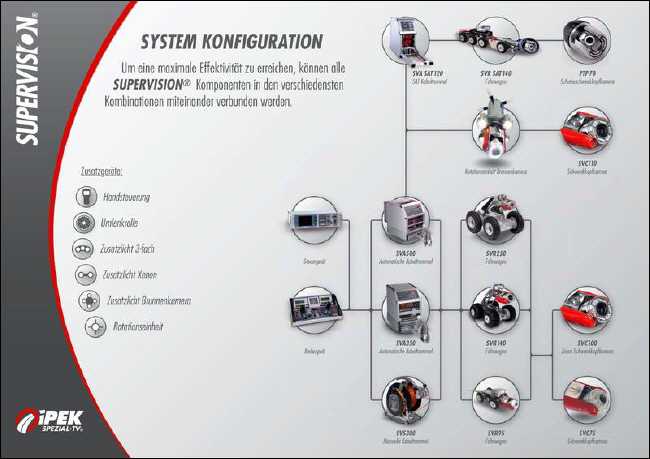

Systemübersicht
Supervision
SUPERVISION®
Kanal TV aus neuer Sicht – Von Grund auf!
SUPERVISION® baut auf der legendären Beweglichkeit und Portabilität der ROVVER® Fahrwagen auf und ergänzt diese um ein State-of-the-Art Kontrollmodul sowie eine ausgeklügelte Netzwerk Kontrollarchitektur, die noch längere Einsatzzeiten, synchrone Funktionalitäten und die Möglichkeit der Fernwartung bietet. Genau wie beim ROVVER® System besteht auch bei den SUPERVISION® Produkten ein modularer Aufbau, der die Anwendbarkeit für alle Arten von Rohrstärke, Materialbeschaffenheit und Umgebungsvariablen bietet. Einfache Lenkbarkeit und ein kurzer Radstand macht es möglich über Hindernisse, Stufen und um Steilkurven zu kommen. Drei verschiedene Baugrößen bieten Einsatzmöglichkeiten von 4" bis 60" Rohrinnendurchmesser. Eine vollautomatische Kabeltrommel bietet dem Wagen Zugentlastung (über die maximale Inspektionslänge) und schützt das Kabel vor Schlaufenbildung während der Rückwärtsfahrt.
Agilität
Format, Geschwindigkeit und Lenkbarkeit der SUPERVISION® Fahrwagen lassen einen mehr Meter in weniger Zeit schaffen und Hindernisse einfacher überfahren.
 |
Rückfahrkamera und Schleifkupplung ermöglichen ein sicheres zurück Fahren mit höherer Effektivität. |
|
|
Der motorische Lift ermöglicht eine genaue Zentrierung in Rohrleitungen bis 800 mm. |
|
|
Laserdioden ermöglichen eine Rissbreitenvorbestimmung. |
|
|
Der lenkbare 6-Rad Antrieb überwindet nahezu jedes Hindernis und das bis zu einer Distanz von 350m. |
|
|
Das kevlarverstärkte, 6,9 mm starke Kabel ist sehr leicht und bietet in der Leitung wenig Widerstand für noch weitere Strecken. |
|
|
Aluminium und Edelstahl in Verbindung mit einer Druckdichte bis 100m (10bar). |
Intuitiv
Man Konzentriert Sie sich auf die Inspektion und den Erfolg und nicht auf die Bedienung. Das SUPERVISION® System ist intuitiv zu bedienen und das logische Menü erkennt man in Sekunden.
Ergonomische und ansprechempfindliche Joysticks.
Digitale Anzeigen, mit einer intuitiven Bedienung über Menüebenen, ermöglichen die Steuerung sämtlicher Funktionen des Systems.
Produktiv
Präzise Synchronisation und ein stabiles Kontroll-Netzwerk garantieren ein Optimum an Performance und Ansprechempfindlichkeit.
Einfache Ortung durch 512 Hz oder 33kHz Sonde.
Neigung und Verrollung werden in allen Fahrwagen standardmäßig angezeigt. Ein akustisches Signal warnt, bevor es zu spät ist und der Fahrwagen umkippt.
Intelligent
Die spezielle PipeBus-Technologie ermöglicht den Einsatz eines leichten Kabels. Das SUPERVISION® System kann dank dieser fortschrittlichen Technik verschiedenste Befehle parallel ausführen.
Mikroprozessoren im Bedienpult, Kabeltrommel, Fahrwagen und Kameras kommunizieren über das digitale Netz und bieten dadurch optimale Kontrolle. Verbunden mit einem PC können diese Daten von iPEK Technikern ausgelesen werden.
Die Architektur des PipeBus Protokolls macht das System absolut zukunftssicher.SUPERVISION®
TV-Untersuchungssoftware
STRAKAT das Komplett-System
graphisches Verwaltungs- und Planungssystem für den Straßen- und Kanalbau sowie für die Wasserwirtschaft
Hersteller: Strakat GmbH - Software und Dienstleistungen für Straßen- und Kanalbau
STRAKAT wurde als Werkzeug für die Planung und Verwaltung im Kanal- und Straßenbau sowie für GIS-Anwendungen konzipiert. STRAKAT wird in Ing.-Büros, kleinsten Gemeinden und Großstädten zur Bearbeitung von Kanalnetzen mit wenigen Kilometer Länge und Netzgrößen von über 1000 km eingesetzt. Auch für Vermögensbewertungen, Straßenkataster, Straßenplanungen, Kanalplanungen, Grünflächenkataster, Baumkataster, Straßenbeschilderung, Gewässerkataster und ähnlichen Anwendungen. Alles bei Bedarf Foto- oder Videodokumentiert, mit direktem Zugriff. Der Eigentümer eines Grundstückes lässt sich natürlich auf Knopfdruck feststellen oder in den Plan eintragen.
STRAKAT 2002 ist ein System mit integrierter Verwaltung und vollkommen von der Hardware unabhängiger Darstellung von Einzelbildern und digitalen Untersuchungsvideos aus Kanal-TV Untersuchungen.
Die volldigitale Speicherung der Kanalvideos ermöglicht es, durch Anwählen eines Schadenstextes, den Schaden im Video anzuzeigen. Dies reduziert den Zeitaufwand für Suchvorgänge auf nahezu null.
Weiterhin ist es problemlos möglich, die digitalisierten Videos ins Netzwerk einzustellen. Die Filme können dann direkt von mehreren Benutzern gleichzeitig verwendet werden. Es können sogar mehrere Benutzer den selben Film abrufen.
Durch freie Wahl des Speichermediums für die Filme (DVD-RAM, MO, Festplatte, ZIP, Jaz, CD-ROM, CD-RW, etc.) ist diese Lösung äußerst flexibel; z.B. ist es möglich die Videos auf CD-ROM zur Angebotsabgabe an Sanierungsunternehmen zu verteilen, womit eine wesentlich bessere Preiskalkulation möglich wird.
Die Videos sind ohne zusätzliche Hardware oder Software (STRAKAT 2002 ist nicht erforderlich) auf jedem PC mit Windows 95 / 98 / ME / XP oder Windows NT 4.0 / 2000 als Betriebssystem abspielbar.
Weiterhin können die Videos problemlos in alle OFFICE-Anwendungen eingebunden werden (MS EXCEL, MS WORD, MS ACCESS), um beispielsweise Sanierungsdatenbanken aufzubauen oder eine Dokumentation zu erstellen.
Wenn Sie Ihre Kanal-TV Untersuchungen mit dem Zusatzmodul drain fahren, werden die Videos direkt auf dem Fernaugewagen ohne jeden zusätzlichen Zeit- und Kostenaufwand, sowie ohne Qualitätsverluste während der laufenden Untersuchung erstellt.
drain 3.0 - Kanaluntersuchungsprogramm
drain 3.0 - Kanaluntersuchungsprogramm mit integrierter digitaler Videoaufzeichnung
Die wichtigsten Merkmale in Kürze:
> Untersuchung auch ohne Grafikdaten (ohne Netzplan vom Auftraggeber)
> frei editierbare Kürzellisten
> Digitalvideo- (MPEG-4) und Einzelbildspeicherung ohne Zusatzaufwand, während der laufenden Untersuchung
> einblendfreie Videoaufzeichnung möglich (Text wird dann im Media Player unter dem Digitalvideo angezeigt)
> direktes Einlesen und Ausgeben von ISYBAU96-Daten
> Schadensvermessung und Untersuchung von Hausanschlüssen, soweit vom Fahrzeug unterstützt
große im Fahrzeug integrierte TV-Anlage:
Hersteller: Jt-elektronik GmbH
- Einsatz ab DN200-DN1200
- Kamerasystem Typ "Mini-Rota-Zoom" mit Fahrwagen Typ "Turbo I-EX"
- Objektiv: 10-fach optisch/4-fach digital Zoom, von 6-48 mm/F 1,4 Blendenöffnung
- manuelle und automatische Fokussierung und Blendensteuerung
- voll schwenkbar, Schwenkbereich 270° horizontal und 400° radial
- Bildelement: 752 (horizontal) x 576 (vertikal)
- Blickwinkel horizontal: 270° + 23° / radial 400° + 18°
kleine im Fahrzeug integrierte TV-Anlage
fahrbare Hausanschluß-Kamera
Hersteller: ritec GmbH Rohr-Inspektions-Technik
- auch mobil einsetzbar durch Schleifringkabeltrommel mit 120m Kamerakabel, Verbindungskabel zum Steuergerät
- SKR Farb-Schwenkkopfkamera ab DN 100 voll schwenk- und rotierbar
- Kameradurchmesser 65 mm
- Rotation unendlich, Schwenkbereich 210° + 45° Blickwinkel
- integrierte Ortung und Neigungs-Kanalgefällemessung
- LED-Beleuchtungsring, elektrische Fernfokussierung, autom. Blende, Rutschkupplungen, Druckwaserdicht bis 2 bar
- Meterzähler mit Inkrementalgeber
- Monitoreinblendungen: Rotations- und Schwenkwinkel, Distanz in Meter, Innendruck in bar mit Alarmfunktion bei Druckabfall
- Handfernsteuerung
- Kamerafahrwagen ab DN 100 mit Zubehör bis DN 500
Schiebekamera mit Schwenkkopf
speziell für den Hausanschlußbereich:
TV-Untersuchung von DN 100 bis DN 300: Schiebekamera mit Schwenkkopf
Hersteller: ritec Gmbh Rohr-Inspektions-Technik
- Schwenkbereich 270°, Rotation unendlich
- Ortungssender
- 87° bogengängig ab DN 100
- automatische Kamerakopf-Nullstellung
- automatisch vertikales Bild
- elektrische Fernfokussierung
- automatische Blendensteuerung
- Monitoreinblendungen: Rotations- und Schwenkwinkel, Distanz in Meter, Innendruck in bar
- Handfernsteuerung
- 50 m Schiebeaal auf Edelstahlhaspel mit wasserdichter Achse, Durchmesser 7,5 mm
- LED-Beleuchtung, TFT-Flachbildmonitor mit Einblendung Meterzähler
- Anschluß an TV-Fahrzeug zur Dokumentation
